Sistem kelistrikan pada mobil ibarat sistem saraf pada tubuh manusia. Tanpa adanya aliran listrik yang terdistribusi dengan baik, bahan bakar tidak akan bisa terbakar, mesin tidak bisa dihidupkan, dan seluruh fitur keamanan hingga hiburan di dalam kabin akan lumpuh total. Bagi banyak pemula, kelistrikan mobil sering kali hanya diidentikkan dengan satu kotak hitam di ruang mesin: Aki.
Padahal, kelistrikan mobil modern adalah sebuah ekosistem yang kompleks. Aki hanyalah pintu gerbang pertama. Di balik kap mesin dan dasbor Anda, terdapat ribuan meter kabel, sensor pintar, komputer pengatur mesin, hingga generator penghasil daya yang bekerja secara simultan setiap kali kunci kontak diputar. Memahami bagian-bagian kelistrikan ini akan membantu Anda mendiagnosis masalah dengan lebih akurat saat mobil ngadat, serta mencegah kerusakan fatal akibat modifikasi aksesori yang salah arus.
5 Kategori Utama Sistem Kelistrikan Mobil
Untuk memudahkan pemahaman, komponen kelistrikan tidak dihafal secara acak, melainkan dibagi berdasarkan kelompok kerjanya. Berikut adalah anatomi lengkap komponen kelistrikan mobil beserta fungsinya.
1. Sistem Penyuplai Arus (Power Supply)
Sistem ini bertanggung jawab untuk menyimpan, menyediakan, dan memproduksi daya listrik untuk seluruh kebutuhan kendaraan.
- Aki (Baterai): Berfungsi sebagai penyimpan arus listrik searah (DC). Tugas utama aki adalah menyuplai daya listrik masif hanya pada saat mesin pertama kali dihidupkan (distarter), serta memberikan daya cadangan untuk memori tape atau alarm saat mobil parkir.
- Alternator (Dinamo Ampere): Ini adalah generator utama mobil Anda. Setelah mesin hidup, alternator mengambil alih tugas aki. Alternator memproduksi arus listrik dari putaran mesin untuk menyalakan lampu, AC, dan tape, sekaligus mengisi ulang (charging) daya aki yang terkuras saat proses starter tadi.
- Voltage Regulator: Komponen yang biasanya menyatu di dalam alternator ini bertugas menstabilkan tegangan listrik yang dihasilkan alternator agar tetap berada di kisaran 13.5V hingga 14.5V, sehingga komponen elektronik mobil tidak terbakar.
2. Sistem Penghidup Mesin (Starter & Pengapian)
Kelompok kelistrikan ini bertugas secara spesifik di area ruang bakar agar mesin bensin dapat menyala dan beroperasi secara konstan.
- Motor Starter (Dinamo Starter): Motor listrik bertenaga besar yang bertugas memutar roda gila (flywheel) pertama kali agar kruk as mesin bergerak dan siklus pembakaran bisa dimulai.
- Ignition Coil (Koil Pengapian): Berfungsi sebagai transformator (trafo) step-up. Koil mengubah tegangan rendah 12 Volt dari aki menjadi tegangan tegangan sangat tinggi, mencapai 15.000 hingga 30.000 Volt.
- Busi (Spark Plug): Tegangan puluhan ribu volt dari koil tadi disalurkan ke busi untuk dipercikkan menjadi bunga api di dalam ruang bakar, sehingga campuran bensin dan udara meledak dan menghasilkan tenaga gerak.
3. Sistem Distribusi dan Pengaman Kelistrikan
Bayangkan sistem ini sebagai jalan tol dan gerbang keamanannya. Mereka memastikan arus listrik sampai ke tujuan dengan aman tanpa menyebabkan mobil terbakar.
- Wiring Harness (Kabel Bodi): Rangkaian kabel tembaga yang dirakit menjadi satu kesatuan. Fungsinya mendistribusikan arus listrik dari sumber daya ke seluruh ujung komponen mobil.
- Sekring (Fuse): Pengaman utama kelistrikan. Jika terjadi korsleting (hubungan arus pendek) atau kelebihan beban ampere (misal karena pasang klakson kelewat besar), kawat tipis di dalam sekring akan putus terlebih dahulu sehingga komponen mahal atau kabel bodi tidak ikut terbakar.
- Relay: Saklar elektronik yang menggunakan daya listrik kecil (dari saklar di dasbor) untuk mengontrol arus listrik yang sangat besar. Relay membuat beban saklar menjadi ringan dan mencegah saklar meleleh saat Anda menyalakan lampu utama atau extra fan AC.
4. Sistem Kontrol Elektronik (Manajemen Mesin)
Pada mobil injeksi modern, kelistrikan tidak lagi murni mekanis, melainkan sudah dikendalikan oleh sistem komputer yang sangat cerdas.
- ECU (Electronic Control Unit): Otak dari mobil Anda. ECU memproses data untuk menentukan seberapa banyak bensin yang harus disemprotkan, kapan busi harus memercikkan api, dan mengatur sistem pengereman ABS.
- Sensor-sensor Mesin: Rangkaian mata dan telinga kelistrikan mobil, seperti sensor oksigen (O2 Sensor), sensor suhu mesin (ECT), sensor aliran udara (MAF), dan sensor posisi gas (TPS). Mereka mengirimkan data berupa sinyal listrik voltase rendah ke ECU secara real-time.
5. Sistem Kelistrikan Bodi (Aksesoris & Penerangan)
Ini adalah kelistrikan yang paling sering Anda operasikan sebagai pengemudi untuk faktor keselamatan, visibilitas, dan kenyamanan.
- Sistem Penerangan: Meliputi lampu utama (Headlamp), lampu sein, lampu rem, lampu mundur, dan lampu kabin. Mayoritas mobil modern kini menggunakan kelistrikan lampu berbasis LED yang hemat daya.
- Sistem Peringatan & Visibilitas: Termasuk klakson (horn), motor penggerak tuas wiper, dan pompa air pemicu cairan pembersih kaca (washer).
- Kenyamanan Kabin: Kompresor dan blower AC, head unit (audio/video), power window, hingga pengaturan spion elektrik (retractable mirror).

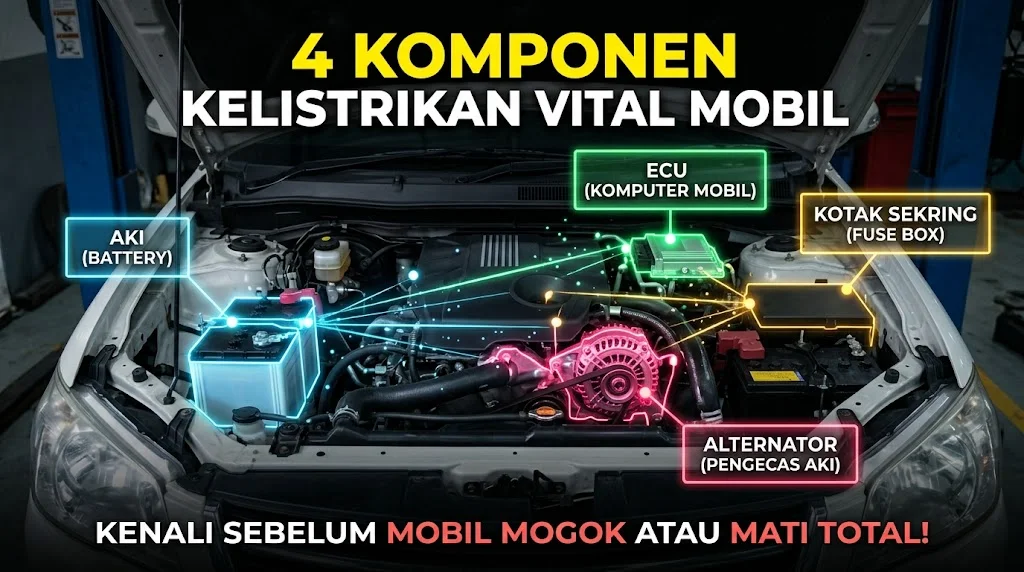

Ringkasan Fungsi Komponen Kelistrikan Vital
Untuk mempermudah ingatan Anda, tabel di bawah ini merangkum komponen paling sering bermasalah dan fungsi utamanya:
| Nama Komponen | Kategori Sistem | Fungsi Utama di Kendaraan |
| Aki (Battery) | Penyuplai Daya | Memberikan arus awal untuk memutar motor starter. |
| Alternator | Penyuplai Daya | Menghasilkan listrik saat mesin hidup & mengecas aki. |
| Motor Starter | Penghidup Mesin | Memutar mesin pertama kali saat kunci di posisi START. |
| Koil & Busi | Pengapian | Menciptakan bunga api untuk meledakkan bensin. |
| Sekring (Fuse) | Pengaman | Memutus arus otomatis jika terjadi korsleting. |
| ECU | Kontrol Elektronik | Komputer pengatur volume bensin dan waktu pengapian. |
Tips Sederhana Merawat Ekosistem Kelistrikan Mobil
Kerusakan pada sistem kelistrikan sering kali berefek domino. Aki yang soak bisa merusak dinamo starter karena dipaksa berputar lambat, dan pemasangan kabel audio yang asal-asalan bisa merusak ECU. Untuk menjaga kesehatan kelistrikan, pastikan Anda:
- Membersihkan terminal aki dari kerak jamur putih secara berkala agar arus mengalir tanpa hambatan.
- Tidak mengganti sekring dengan nilai ampere yang lebih besar dari standar pabrik (misal standar 10A diganti 20A) karena berisiko memicu kebakaran kabel.
- Selalu menggunakan jasa bengkel kelistrikan profesional saat ingin memodifikasi lampu, audio, atau memasang alarm aftermarket.
FAQ
Apa komponen kelistrikan yang menghasilkan listrik pada mobil?
Komponen tersebut adalah Alternator atau dinamo ampere. Aki hanya menyimpan listrik, sementara alternator-lah yang memproduksi listrik baru menggunakan tenaga putaran mesin melalui tali kipas (v-belt).
Apa yang terjadi jika sekring mobil putus?
Jika sekring putus, sirkuit listrik yang menuju komponen tertentu akan terpotong mati. Misalnya, jika sekring klakson putus, maka klakson tidak akan bisa dibunyikan, meskipun komponen kelistrikan lainnya (seperti lampu atau mesin) tetap bekerja normal.
Mengapa mobil injeksi mati total jika akinya dilepas saat mesin hidup?
Mobil injeksi modern sangat bergantung pada kelistrikan yang dikelola oleh ECU. Meskipun alternator menghasilkan daya, ECU mendeteksi ketidakstabilan tegangan yang ekstrem (karena tidak ada aki sebagai peredam arus/stabilizer) dan langsung mematikan sistem injeksi bahan bakar untuk mencegah kerusakan komputer.
Apa bedanya dinamo starter dan alternator?
Fungsinya berkebalikan. Dinamo starter menggunakan listrik (dari aki) untuk diubah menjadi tenaga gerak (memutar mesin agar hidup). Sebaliknya, Alternator menggunakan tenaga gerak (dari putaran mesin) untuk diubah menjadi tenaga listrik (menyuplai komponen dan mengecas aki).
Memahami nama dan fungsi dasar komponen kelistrikan mobil bukan berarti Anda harus menjadi montir dadakan. Pengetahuan ini adalah bekal berharga agar Anda tidak mudah tertipu saat melakukan perbaikan di bengkel, serta lebih bijak dalam merawat kendaraan investasi Anda agar tidak mati mendadak di tengah perjalanan.
